鍍鋅管，又稱鍍鋅鋼管，分熱鍍鋅和電鍍鋅兩種，熱鍍鋅鍍鋅層厚，具有鍍層均勻，附著力強(qiáng)，使用壽命長等優(yōu)點(diǎn)。電鍍鋅成本低，表面不是很光滑，其本身的耐腐蝕性比熱鍍鋅管差很多。是使熔融金屬與鐵基體反應(yīng)而產(chǎn)生合金層，從而使基體和鍍層二者相結(jié)合。熱鍍鋅是先將鋼管進(jìn)行酸洗，為了去除鋼管表面的氧化鐵，酸洗后，通過氯化銨或氯化鋅水溶液或氯化銨和氯化鋅混合水溶液槽中進(jìn)行清洗，然后送入熱浸鍍槽中。熱鍍鋅具有鍍層均勻，附著力強(qiáng)，使用壽命長等優(yōu)點(diǎn)。北方大部分工藝采用鍍鋅帶直接卷管補(bǔ)鋅工藝。為提高鋼管的耐腐蝕性能，對一般鋼管進(jìn)行鍍鋅。鍍鋅鋼管分熱鍍鋅和電鍍鋅兩種，熱鍍鋅鍍鋅層厚，電鍍鋅成本低，表面不是很光滑。吹氧焊管：用作煉鋼吹氧用管，一般用小口徑的焊接鋼管，規(guī)格由3/8-2寸八種。用08、10、15、20或者195-Q235的鋼帶制作成的，為了防腐蝕，有的要進(jìn)行有效滲鋁處理。老房子大部分是用的都是鍍鋅管，現(xiàn)在煤氣、暖氣用的那種鐵管也是鍍鋅管，鍍鋅管作為水管，使用幾年后，管內(nèi)產(chǎn)生大量銹垢，流出的黃水不僅污染潔具，而且夾雜著不光滑內(nèi)壁滋生的細(xì)菌，銹蝕造成水中重金屬含量過高，嚴(yán)重危害人體的健康。六七十年代，國際上發(fā)達(dá)國家開始開發(fā)新型管材，并陸續(xù)禁用鍍鋅管。中國建設(shè)部等四部委也發(fā)文明確從二000年起禁用鍍鋅管，目前新建小區(qū)的冷水管已經(jīng)很少使用鍍鋅管了，有些小區(qū)的熱水管使用的是鍍鋅管。常說的鍍鋅管現(xiàn)在主要用于輸送煤氣、暖氣。鍍鋅管作為水管，使用幾年后，管內(nèi)產(chǎn)生大量銹垢，流出的黃水不僅污染潔具，而且夾雜著不光滑內(nèi)壁滋生的細(xì)菌；銹蝕造成水中重金屬含量過高，嚴(yán)重危害人體的健康。六、七十年代，國際上發(fā)達(dá)國家開始開發(fā)新型管材，并陸續(xù)禁用鍍鋅管。中國建設(shè)部等四部委也發(fā)文明確從二〇〇〇年起禁用鍍鋅管。1、牌號和化學(xué)成分
鍍鋅鋼管用鋼的牌號和化學(xué)成分應(yīng)符合GB 3091所規(guī)定的黑管用鋼的牌號和化學(xué)成分。
2、制造方法
黑管的制造方法（爐焊或電焊）由制造廠選擇。鍍鋅采用熱浸鍍鋅法。
3、螺紋及管接頭
3.1 帶螺紋交貨的鍍鋅鋼管，螺紋應(yīng)在鍍鋅后車制。螺紋應(yīng)符合YB 822的規(guī)定。
3.2 鋼制管接頭應(yīng)符合YB 238的規(guī)定；可鍛鑄鐵管接頭應(yīng)符合YB 230的規(guī)定。
4、力學(xué)性能 鋼管鍍鋅前的力學(xué)性能應(yīng)符合GB 3091的規(guī)定。
5、鍍鋅層的均勻性鍍鋅鋼管應(yīng)作鍍鋅層均勻性的試驗(yàn)。鋼管試樣在硫酸銅溶液中連續(xù)浸漬5次不得變紅（鍍銅色）。
6、冷彎曲試驗(yàn)公稱口徑不大于50mm的鍍鋅鋼管應(yīng)作冷彎曲試驗(yàn)。彎曲角度為90°，彎曲半徑為外徑的8倍。試驗(yàn)時(shí)不帶填充物，試樣焊縫處應(yīng)置于彎曲方向的外側(cè)或上部。試驗(yàn)后，試樣上不應(yīng)有裂縫及鋅層剝落同象。
7、水壓試驗(yàn)水壓試驗(yàn)應(yīng)在黑管進(jìn)行，也可用渦流探傷代替水壓試驗(yàn)。試驗(yàn)壓力或渦流探傷對比試樣尺寸應(yīng)符合GB 3092的規(guī)定。
鋼材力學(xué)性能是保證鋼材最終使用性能（機(jī)械性能）的重要指標(biāo)，它取決于鋼的化學(xué)成分和熱處理制度。在鋼管標(biāo)準(zhǔn)中，根據(jù)不同的使用要求，規(guī)定了拉伸性能（抗拉強(qiáng)度、屈服強(qiáng)度或屈服點(diǎn)、伸長率）以及硬度、韌性指標(biāo)，還有用戶要求的高、低溫性能等。
①抗拉強(qiáng)度（σb）
試樣在拉伸過程中，在拉斷時(shí)所承受的最大力（Fb），出以試樣原橫截面積（So）所得的應(yīng)力（σ），稱為抗拉強(qiáng)度（σb），單位為N/mm2（MPa）。它表示金屬材料在拉力作用下抵抗破壞的最大能力。計(jì)算公式為：
式中：Fb--試樣拉斷時(shí)所承受的最大力，N（牛頓）； So--試樣原始橫截面積，mm2。
②屈服點(diǎn)（σs）
具有屈服現(xiàn)象的金屬材料，試樣在拉伸過程中力不增加（保持恒定）仍能繼續(xù)伸長時(shí)的應(yīng)力，稱屈服點(diǎn)。若力發(fā)生下降時(shí)，則應(yīng)區(qū)分上、下屈服點(diǎn)。屈服點(diǎn)的單位為N/mm2（MPa）。
上屈服點(diǎn)（σsu）：試樣發(fā)生屈服而力首次下降前的最大應(yīng)力； 下屈服點(diǎn)（σsl）：當(dāng)不計(jì)初始瞬時(shí)效應(yīng)時(shí)，屈服階段中的最小應(yīng)力。
屈服點(diǎn)的計(jì)算公式為：
式中：Fs--試樣拉伸過程中屈服力（恒定），N（牛頓）So--試樣原始橫截面積，mm2。
③斷后伸長率（σ）
在拉伸試驗(yàn)中，試樣拉斷后其標(biāo)距所增加的長度與原標(biāo)距長度的百分比，稱為伸長率。以σ表示，單位為%。計(jì)算公式為：
式中：L1--試樣拉斷后的標(biāo)距長度，mm； L0--試樣原始標(biāo)距長度，mm。
④斷面收縮率（ψ）
在拉伸試驗(yàn)中，試樣拉斷后其縮徑處橫截面積的最大縮減量與原始橫截面積的百分比，稱為斷面收縮率。以ψ表示，單位為%。計(jì)算公式如下：
式中：S0--試樣原始橫截面積，mm2； S1--試樣拉斷后縮徑處的最少橫截面積，mm2。
⑤硬度指標(biāo)
金屬材料抵抗硬的物體壓陷表面的能力，稱為硬度。根據(jù)試驗(yàn)方法和適用范圍不同，硬度又可分為布氏硬度、洛氏硬度、維氏硬度、肖氏硬度、顯微硬度和高溫硬度等。對于管材一般常用的有布氏、洛氏、維氏硬度三種。
A、布氏硬度（HB）
用一定直徑的鋼球或硬質(zhì)合金球，以規(guī)定的試驗(yàn)力（F）壓入式樣表面，經(jīng)規(guī)定保持時(shí)間后卸除試驗(yàn)力，測量試樣表面的壓痕直徑（L）。布氏硬度值是以試驗(yàn)力除以壓痕球形表面積所得的商。以HBS（鋼球）表示，單位為N/mm2(MPa)。

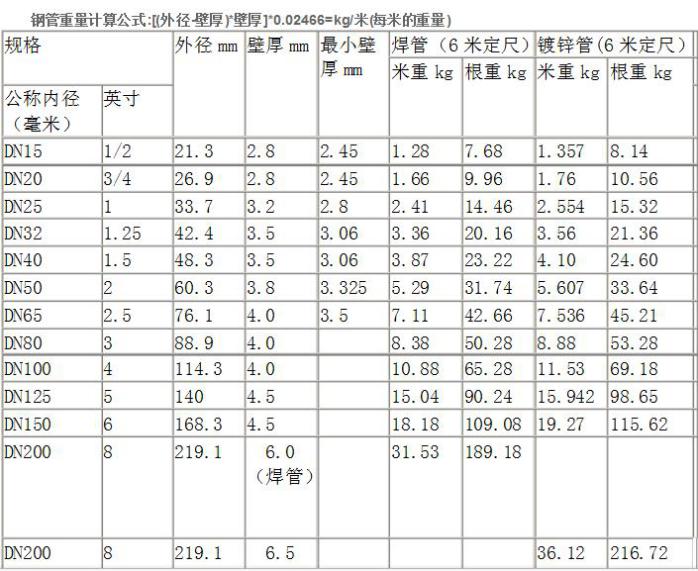

低壓流體輸送用鍍鋅焊接鋼管
（熱浸鍍鋅部分）
1、鍍鋅層的均勻性：鋼管試樣在硫酸銅溶液中連續(xù)浸漬5次不得變紅（鍍銅色）
